Vision Tools DAS1-6 HD-SDI-Verteiler

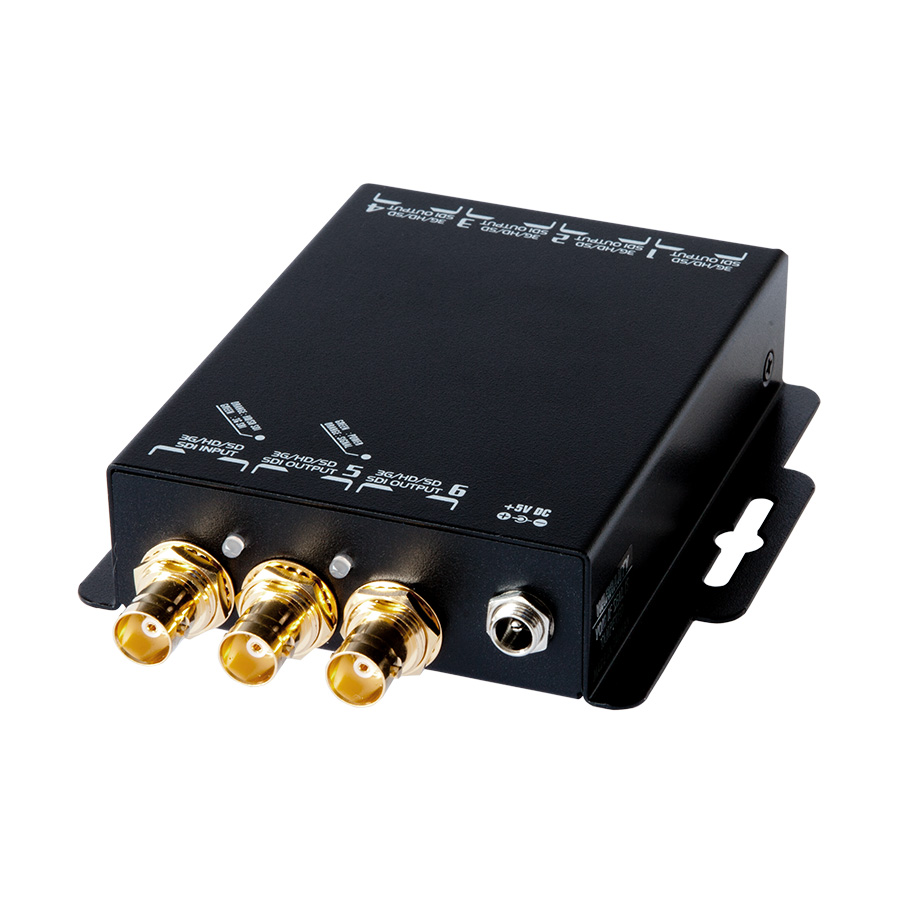

Der DAS 1-6 Splitter
setzt das eingehende SDI, HD-SDI oder 3G-SDI Signal um und sendet es für Echtzeit-Multiviewing gleichzeitig an die sechs Ausgänge.

Weitere Spezifikationen
SDI Konformität: SD/HD/3G-SDI
Autodetection 3G/HD/SD: Ja
Protokolle: SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE425M
Video Bandbreite: 2,97 Gpbs und 2,97/1,001 Gbps
Datenrate: 270 / 1483 / 1485 / 2970 Mbps
Auflösungen: 1920x1080p bei 23,98/24/25/29,97/30/60/59,94/50Hz, 1920x1080i bei 60/59,94/50Hz, 920x1080sF bei 30/29,97/25/24/23,98 Hz, 1280x720p bei 60/59,94/50Hz, PAL 16:9, PAL 576i, NTSC 16:9, NTSC 480i
Impedanz Ausgang: 75 Ω
Reclocking Funktion: Ja
Übertragung: 3G: bis 100m, HD: bis 150m, SD: bis 200m
Audio: Ja
Leiterplatte: 4-layer board, impedance control — differential 100 Ω; single 50 Ω
Eingang: 1x BNC (SDI)
Ausgänge: 6x BNC (SDI)
BNC Anschluß 75½ inter-locked Buchse
Eye Pattern Kenndaten (HD): Amplitude: Innerhalb 800mV ±3% (
